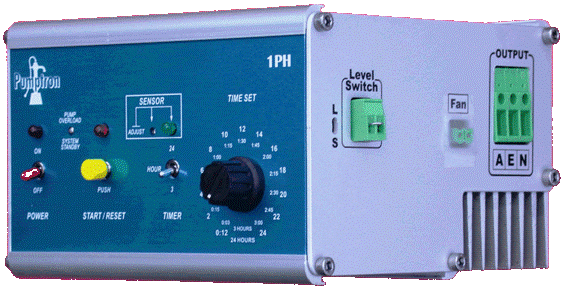

Conexión Salida |
||
|
|
Se conecta el alambrado de la salida, "OUTPUT" a la bomba. Las conexiones mantienen el mismo orden de la entrada. Se observan otros contactos en este lado de Pumptron, ellos son: Fan: Bombas que consumen mas de 20 Amperes deben ser instaladas con un pequeño ventilador que se enchufa en este conector.
|
|
| Level Switch:
Si la bomba es utilizada para llenar un estanque, se conecta aquí un interruptor
flotante o interruptor de presión o receptor telemétrico en caso de estanques a
gran distancia. La bomba será detenida
cuando el agua llega a su nivel máximo, y parte de nuevo automáticamente cuando el nivel baja. L S: Este es un pequeño interruptor que se puede accionar con un pequeño destornillador. La posición L selecciona bombas que consumen mas de 8 amperes hasta 30 amperes, y la posición S para bombas de 1 a 8 amperes. |
||
